Карманная цепная пила

Карманная цепная пила
Отправляясь в дальнюю дорогу, на рыбалку с ночёвкой, охоту, или просто отдых, многие рыбаки, охотники и туристы грузят в багаж автомобиля небольшую бензопилу. Чаще всего это маленькая сучкорезка, чтоб напилить сухарника на запас дров для костра. А что же делать любителям пешего туризма, на дальние расстояния?

Бензопилу в рюкзак не положишь, пусть даже и небольшую - она просто вытеснит все остальные, необходимые в пешем походе, принадлежности. Да и перспектива тащить лишний вес, пусть и нужной в походе вещи, особого оптимизма не вызывает. Конечно, в рюкзаке всегда найдётся место для небольшого топорика, но бывают моменты, когда нужна именно пила. Например, отпилить отрезок толстого бревна, которое будет гореть всю ночь. Сухой, смолистый ствол палого дерева хвойных пород, необычайно твёрд, и маленьким топориком его можно тюкать всю ночь. Никакой костёр не понадобится! В этом случае нас очень выручит цепочка от этой самой бензопилы, из которой мы и сделаем карманную цепную пилу. С её помощью можно довольно легко и быстро перепилить ствол диаметром до 20 сантиметров. Изготовить такую пилу - дело получаса. У меня, среди прочего барахла в сарае, валялась порванная цепь от бензопилы, из которой я и сделал карманную цепную пилу.

Карманная цепная пила


Можно конечно сделать и из новой цепи, но, на мой взгляд, из новой цепи пила не будет столь эффективна; у неё слишком широкие, не сточенные зубья и она не разработана – тяжелее будет ей орудовать. На старой же цепочке, все зубья уже, как правило, тонкие и сточенные, что очень удобно для пилы такого типа.

Понадобится

  • Цепочка от бензопилы (желательно старая, уже разработанная).
  • Наждачный станок.
  • Напильник (круглый, тонкий, для заточки зубьев).
  • Толстые металлические кольца (от связки ключей, или от брелока) 2 шт.
  • Олово и флюс.
  • Газовую горелку или мощную зажигалку.
  • Пара звеньев от не слишком толстой цепи (как на фото).
  • Масло машинное.

Изготовление цепной карманной пилы:


Сначала избавим цепь от всего лишнего и торчащего. Кроме пилящих зубьев, разумеется.

Карманная цепная пила
Карманная цепная пила


При помощи наждачного станка, стачиваем или отпиливаем все выступы, зубья для звёздочки и шины, и ограничители, которые расположены сразу за пильными зубьями. Получиться вот такая цепь:

Карманная цепная пила


Далее необходимо придать нужную форму пильным зубьям. Так как работать цепной пилой мы будем в обе стороны, а не так как она работала на бензопиле – в одну сторону, то и зубья, соответственно, надо заточить с обоих концов. На наждачном станке, при помощи тонкого режущего диска придаём зубьям треугольную форму.

Карманная цепная пила
Карманная цепная пила


Вооружившись круглым надфилем, или тонким напильником, затачиваем зубья на цепи.

Карманная цепная пила


Теперь нам понадобятся два мощных железных кольца, а также пару звеньев от небольшой цепи.

Карманная цепная пила
Карманная цепная пила


Немного расширяем звенья, чтобы в них свободно поместилось надетое позже железное кольцо.

Карманная цепная пила


Соединяем металлическое кольцо и конец цепи расширенным звеном. Должно получиться вот так:

Карманная цепная пила


Далее займёмся рукоятками. Тут я сначала немного не угадал с материалом для рукояток; отрезал 16-ти миллиметровые металлопластиковые трубки в ширину своей пятерни.

Карманная цепная пила
Карманная цепная пила


Почему не угадал? Потому, что не учёл, что зимой, на морозе, пластик будет выскальзывать из шерстяных варежек, а в перчатках работать холодно. Так что лучше использовать вместо рукояток срезанные там же, на месте, шершавые ветви подходящей толщины. Хотя тут дело каждого своё – лично я (как видно на видео) прекрасно обошёлся только металлическими кольцами, прикреплёнными к концам пильной цепи, когда отправил постоянно выскальзывающие трубки в костёр… итак, после того, как мы соединили все части пильной цепи, надо спаять замкнутые концы металлических колец и звеньев, на всякий случай. Для пущей надёжности, так сказать. Металлические кольца паяльником прогревать слишком долго, потому, я спаял их мощной зажигалкой – просто подчистил спаиваемую поверхность металла наждачной бумагой, смазал флюсом, прогрел зажигалкой и нанёс олово. Осталось только смазать пильную цепочку машинным маслом.

Карманная цепная пила

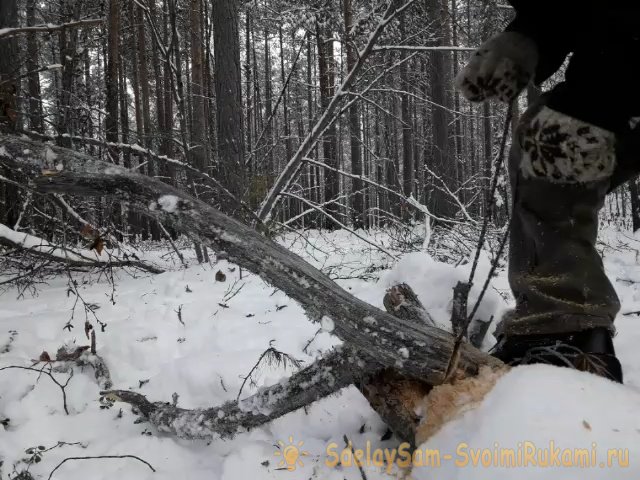

Я использовал для этого оружейное масло но, за неимением такового, можно использовать любое. Хоть растительное! Вот и всё. Осталось провести испытание. Как видно на видео ниже, цепь прекрасно справляется с сухим деревом, даже несмотря на то, что я не пользовался рукоятями.

Карманная цепная пила

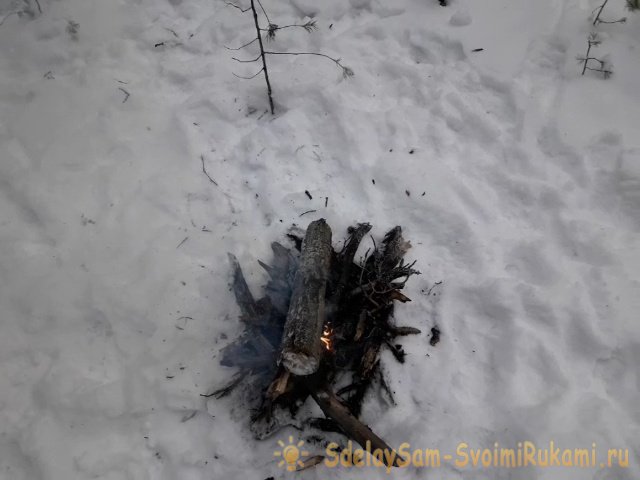

Если же понадобится спилить что по серьёзнее – срезать пару веток для рукоятей никогда не поздно. С такой пилой можно легко напилить дрова впрок, чтобы потом не экономя поддерживать огонь для обогрева и готовки.

Карманная цепная пила
Карманная цепная пила


Самый главный и, пожалуй, самый большой плюс этого изделия в том, что оно очень компактное и лёгкое. Свернуть цепочку в кольца, положить в пакетик, и убрать в карман рюкзака или сумки – минутное дело. Не забывайте смазывать цепь маслом, и править напильником её зубья, после каждого похода, и она прослужит Вам долгое время, как впрочем, и любая другая вещь при хорошем уходе и добром, бережливом отношении.
