Ниже представлено описание постройки пейджера для стандартного сигнализатора поклевки.
С дальностью действия 200 метров. Устройство работает в двух режимах:
1)Световая +вибро оповещение
2) Световая +вибро и + подключаемый звуковой сигнал
Для работы нам потребуется:
1)Корпуса (сами подбираете как вам удобнее)
2)Кнопки
3)светодиоды
4)Аудио штекеры и аудио входы на 2.5 мм
5)Стандартный сигнализатор поклевки
6)Паяльник
7)4 оптопары

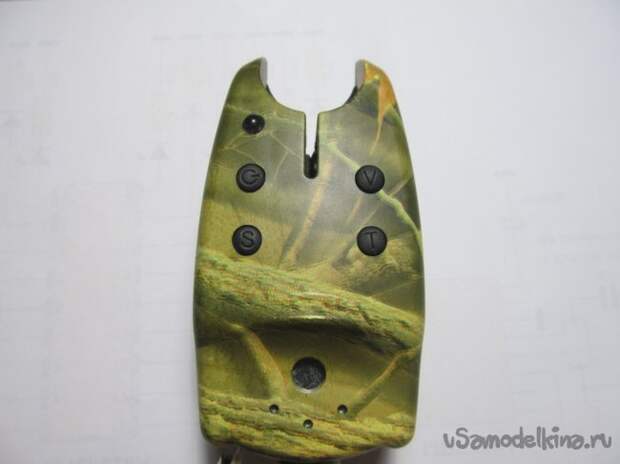

И так начнем по порядку. Есть у меня вот такой сигнализатор поклевки
Снизу сигнализатора есть выход, как для наушников, только он под штекер 2.5 мм. При поклевке на сигнализаторе загорается светодиод и горит или мигает 15-20 секунд. Так вот пока горит светодиод, на этот выход подается небольшое напряжение, именно им я и решил воспользовался.
В магазине был куплен штекер
И 4 оптопары, к сожалению фото отдельно нет(( Работа оптопары заключается в следующем: когда на два выхода подать небольшой ток то вторые два выхода 1 и 2 замкнутся, то есть работает она как кнопка
За основу была взята вот эта схема СХЕМА и доработана.
Передатчик
И приемник
Купил два подходящих корпуса, корпус для передатчика специально нашел что бы был с отсеком для батареи.
Развел платы под размер корпусов
И припаял все детали. Вибро моторчик взял из старого телефона.

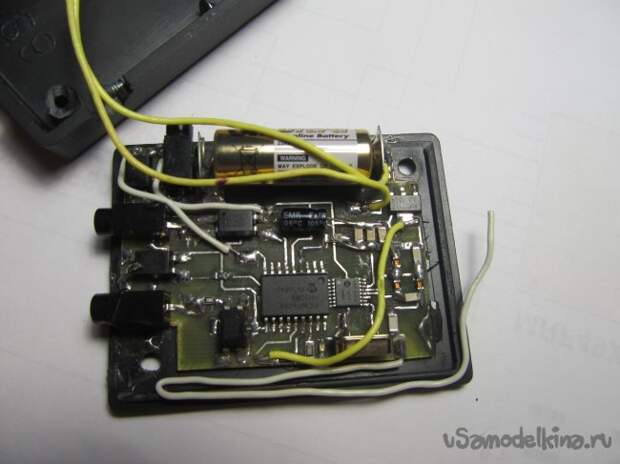

Вот как в итоге получилось
Передатчик
И приемник
На корпусе приемника стоит два выключателя, 1 для включения самого пейджера, а второй включает и выключат звук.
Как видно на схемах батарейки стоят на 9 и 12 вольт, что намного превышает порог питания нашей схемы, поэтому пришлось поставить стабилизатор напряжения на 3.3 вольта AMS1117
Это позволяет использовать в передатчике батарейку минимальных размеров с большим напряжением, что продлевает срок эксплуатации.
Далее берем кусок провода подходящей длины и припаиваем к нему штекера
На фото припаян еще один штекер на 3.5 мм, это было просто ради эксперимента. Суть его заключается в следующем. Разобрав сигнализатор, я к выводам динамика припаял провода и вывел еще один выход
Все это я сделал для того: Когда при поклевке (допустим она у нас была ложной или жаба леску задела), то сам сигнализатор издаст только один пик, ну а светодиод будет гореть 15-20 секунд, так же и пейджер у нас в руках будет пищать и мигать 15-20- секунд. А если передатчик подключить на другой выход, который идет от динамика, то нам и на пейджер передастся только один пик, а не будет пищать 15-20 секунд. Доработка не значительная, но в разы увеличивает продуктивность этого пейджера.
Вот видео его работы
Данный самодельный пейджер подходит абсолютно для всех видов сигнализаторов.
