Самодельный нож из пилы по металлу

Всем доброго времени суток !

В данной статье будет рассмотрен способ изготовления ножа, в качестве материала будет использоваться режущее полотно пилы быстрореза .

Приступим к изготовлению !

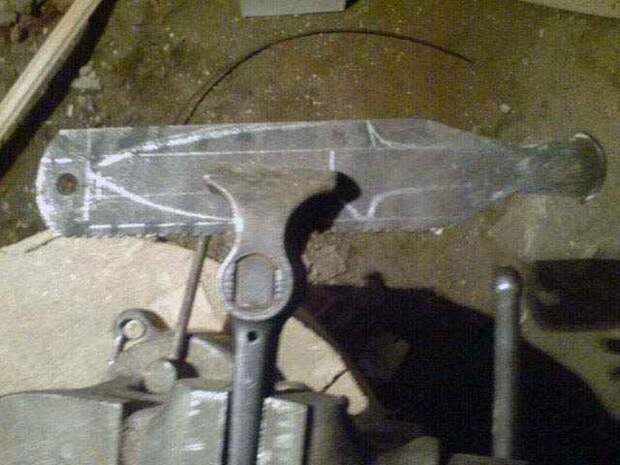

Берем нашу заготовку и наносим на ней разметку будущей формы клинка. Когда все готово, для удобства зажимаем ее в тиски, и при помощи болгарки с тонким отрезным кругом срезаем лишние части металла по контуру разметки. Для того, чтобы точно подогнать вырезанную форму клинка, согласно нарисованной разметки, нужно дополнительно обработать кромку на наждаке или пройтись по ней зачистным кругом.

Так как поверхность полотна имеет следы ржавчины, которая нам не нужна, убираем ее специальной насадкой для дрели, или же обычной ручной щеткой

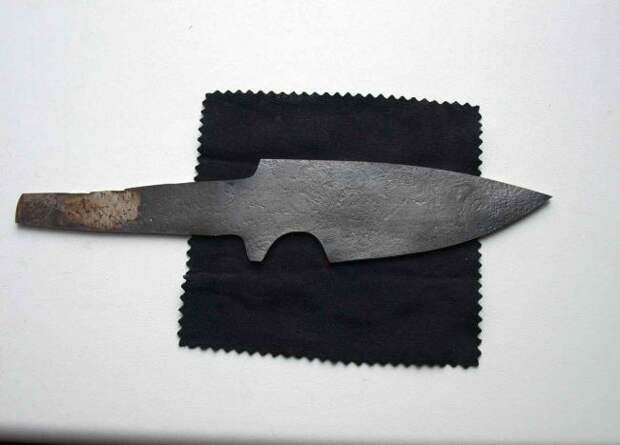

После обработки получаем следующее.

Согласно полученной форме клинка на листе бумаги набрасываем будущий дизайн ножа.

Далее изготавливаем больстер для ножа, для этого используем имеющийся кусок латуни, отрезаем деталь нужного размера, затем из полученного куска вырезаем нужную для нас форму.

Затем делаем прорезь для клинка, сверлим отверстия тонким сверлом диаметром 1,8 см, после чего делаем пропил ножовкой по металлу. Далее с обратной стороны рассверливаем прорезь более крупными сверлами, окончательную подгонку делаем при помощи надфилей, так, чтобы хвостовик входил в отверстие с минимальным зазором.

Когда все готово, обжигаем больстер, в данном случае на кухонной плите.

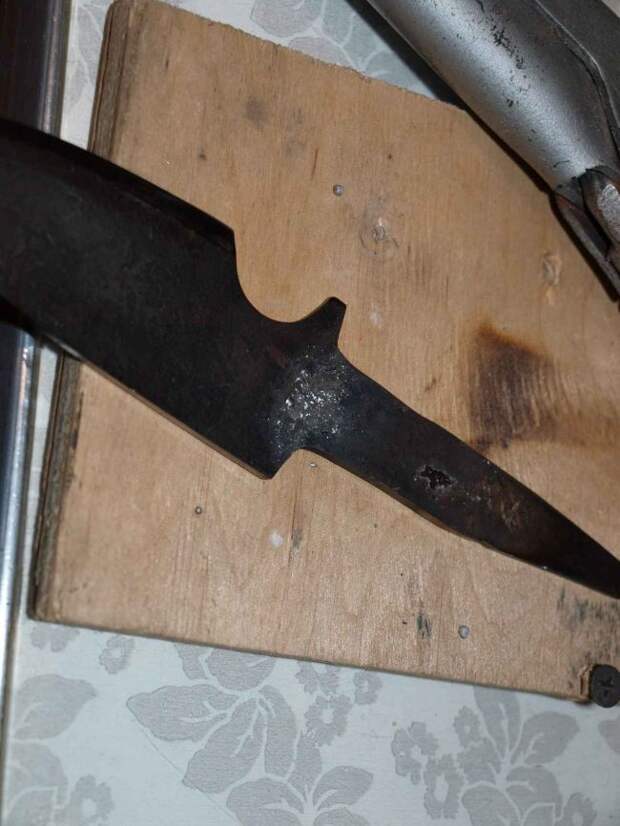

Теперь делаем спуски клинка, для этого используем точило, получилось следующее .

Далее автор использовал болгарку с шлифовальными насадками зернистостью 100 и 600, на которых окончательно довел спуски до желаемого результата. Проводя данную операцию не забываем про технику безопасности, клинок ни в коем случае нельзя ставить против вращения диска, так как это очень опасно и чревато последствиями.

Теперь подбираем древесный материал для рукояти, автор использовал заготовку из фруктовых деревьев, после чего нанес на нее задуманный ранее эскиз, более подробно видно на фото.

Вернемся к нашему больстеру, после того, когда мы произвели обжиг, больстер нужно окончательно зафиксировать на клинке, и скрыть ненужные щели , автором было решено припаять его .

Так как у автора не было достаточно мощного паяльника, он решил использовать другой проверенный способ, с помощью разогретой латунной болванки. Для спайки металла с латунным больстером была взята паяльная кислота , для точной подгонки использовался обрезок от больстера .

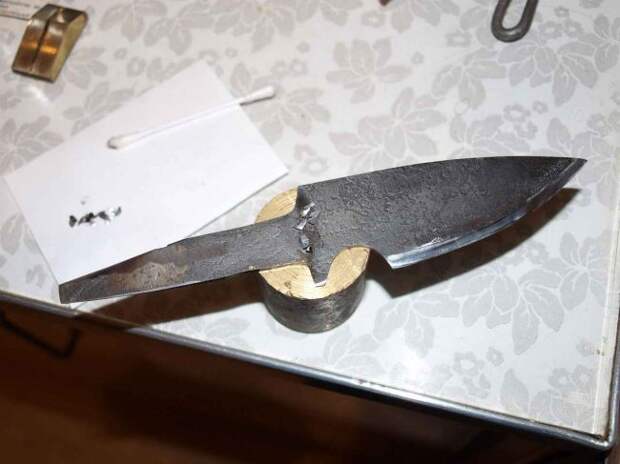

Так как больстер нагреть достаточно трудно, была проведена следующая операция – кладем латунную болванку и отрезок от больстера на плиту и нагреваем его, пока эти детали греются, зачищаем место пайки, и наносим паяльную кислоту. Устанавливаем больстер на клинок , затем при помощи нагретой болванки нагреваем его, далее берем предварительно расплавленный оловянный припой и заливаем его в зазор между деталями . Используя латунную болванку и отрезок от больстера постепенной прогреваем детали, таким образом добиваемся равномерного заполнения олова по щелям.

Получаем следующее .

Производим монтаж рукояти ножа.
Для этого берем нашу заготовку , в которой сверлим отверстие, далее при помощи небольшой пилки от лобзика расширяем отверстие. Лишние части рукояти срезаем ножовкой.

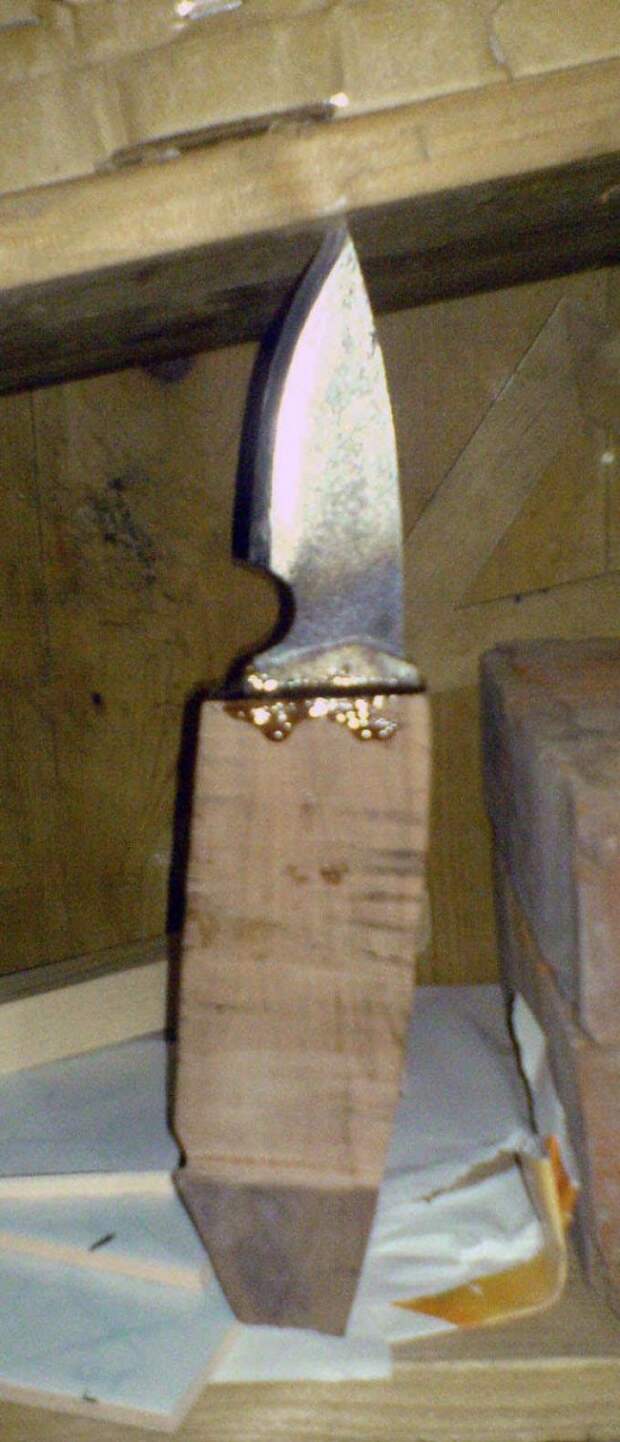

Далее фиксируем рукоять при помощи эпоксидной смолы, в которую добавляем опилки .

Кладем ее под пресс, и оставляем сохнуть .

Когда все готово, обтачиваем нашу заготовку, придавая рукояти желаемую форму , для этого автор использовал точильный станок , дрель со шлифовальными насадками, и напильник .

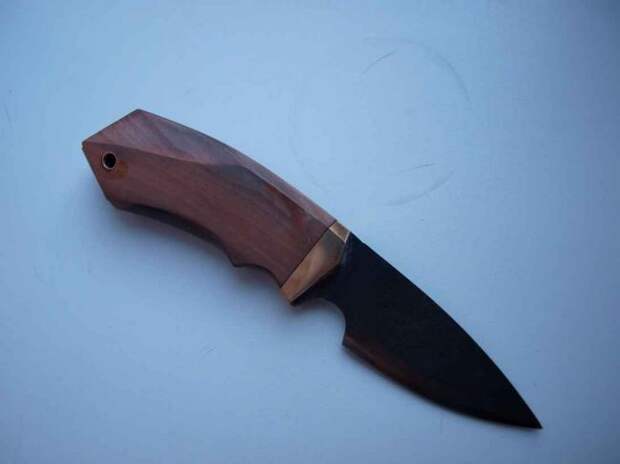

Получаем практически готовый нож .

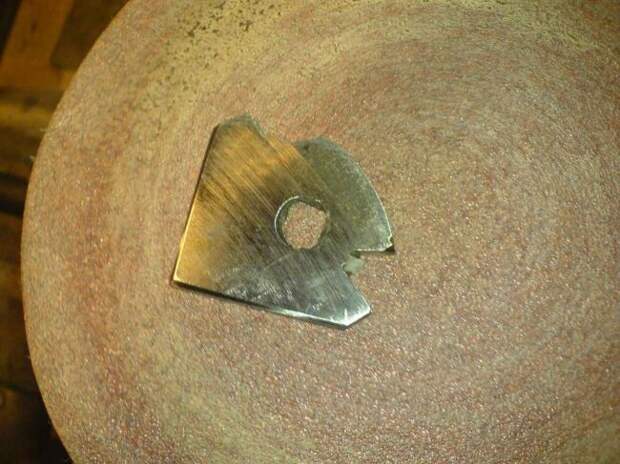

Автором было решено сделать небольшую доработку, а именно, добавить на рукояти специальный «стеклобой», в качестве материала использовалось все тоже полотно от пилы. Наносим разметку, и вырезаем нашу деталь

Далее делаем паз при помощи ножовки, зазор подгоняем при помощи надфиля.

Затем на рукояти сверлим сквозное отверстие , оно должно совпадать с отверстием на «стеклобое». Когда все готово, ставим «стеклобой» на подготовленное место и фиксируем его цианоакрилатом . В отверстие устанавливаем темлячную трубку.
