Арбалет своими руками

Чтоб сделать арбалет нам понадобится деревянная палка и кусок железа

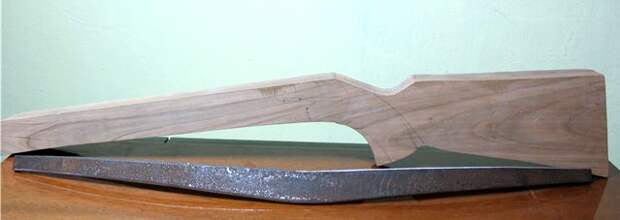

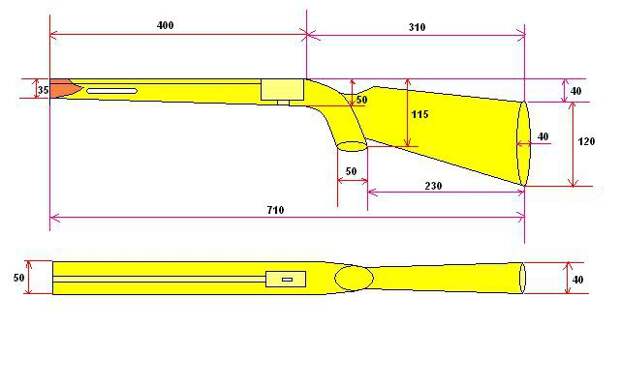

Палка делается приблизительно по этим размерам

Была взята одна рессорная пластина 650Х100Х8. Болгаркой не спеша отделяем нужное. Размеры арки по середине - 35 мм.

, а по краям - 18 мм.

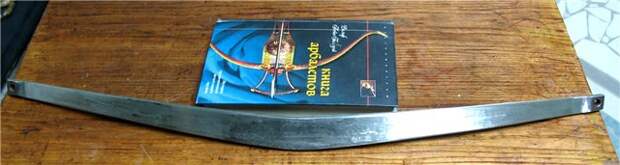

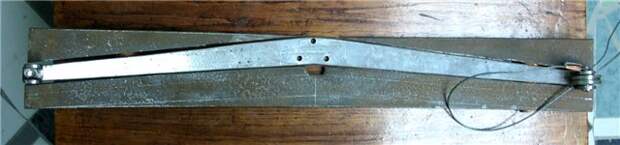

На наждаке сужаем плечи,равномерно от центра к концам пока не дойдём до 5 мм. в толщину. На арку в таком виде натягиваем (трос) стальную проволоку. Зажимаем в тиски. Строго по центру вставим кругляк для того чтоб не мешал арке при изгибе. Натягиваем и одновременно проверяем усилие и расстояние натяжения. Из этих параметров и будем плясать в дальнейшем.

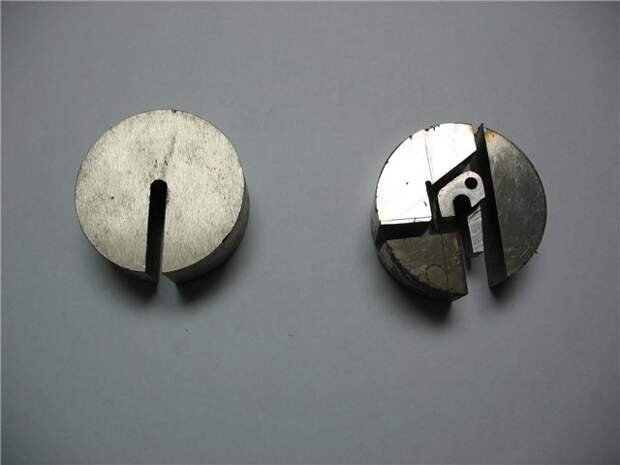

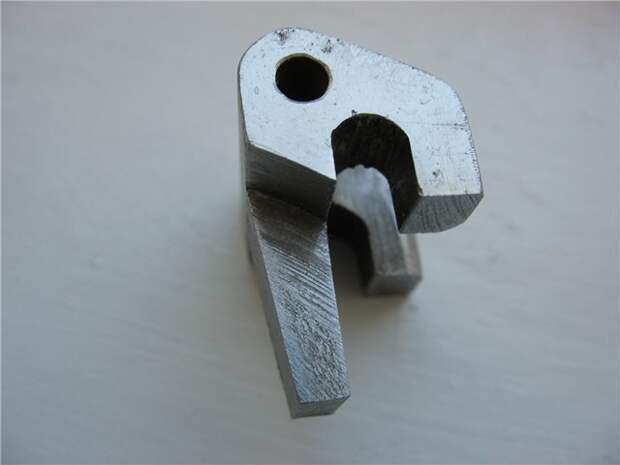

Как в "Золотом теленке": берём гирю и пилим. И вот что получилось. Самая главная деталь в арбалете. Зацеп или кошка.

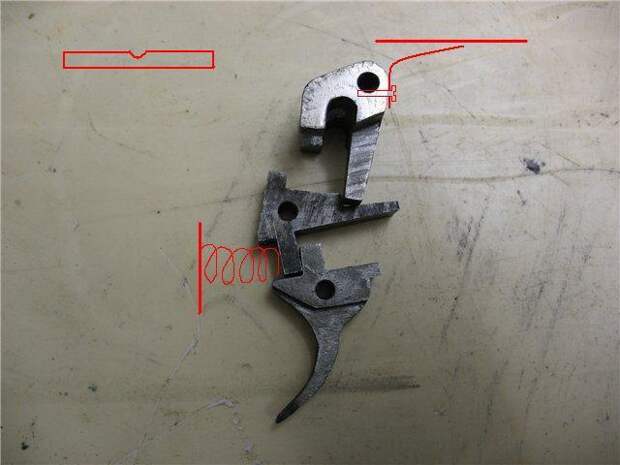

о, чтобы изготовить нормальный замок, нам потребуется шептало и курок. В верхней части штифта делается лунка чтобы болт полосковой пружины попадал в эту лунку и фиксировал штифт от перемещения.

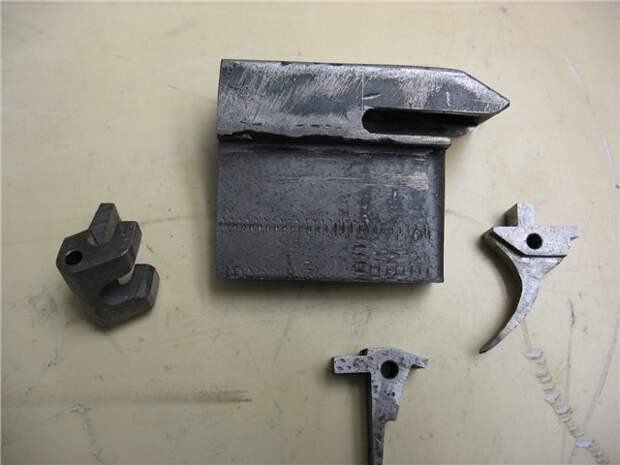

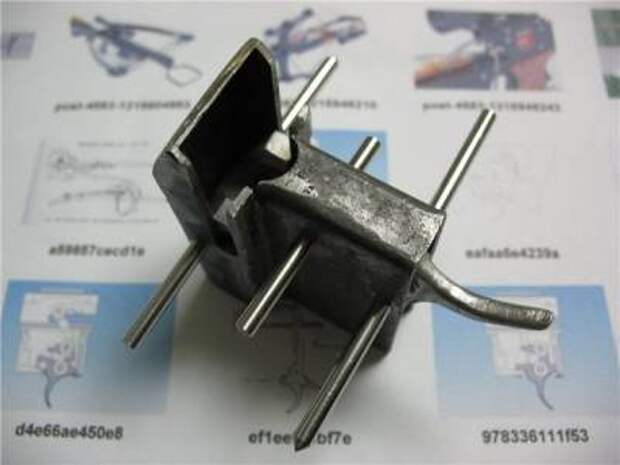

Приступаем к изготовлению корпуса замка

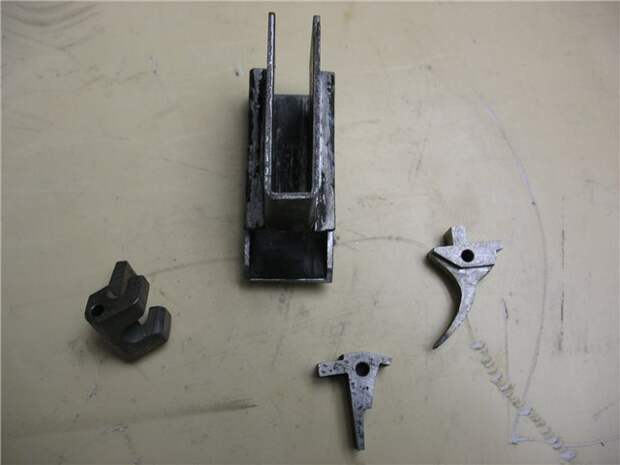

Всё это тщательно примеряем и сверлим отверстия под штифты

Приступаем к изготовления защиты курка. Берём деревянную палку и примеряем.

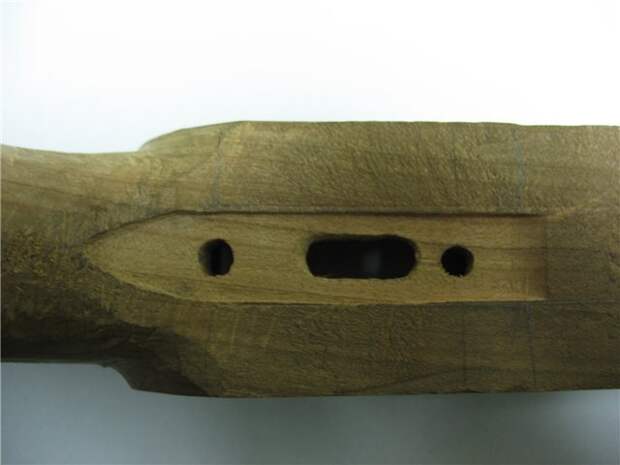

Выдалбливаем место под замок

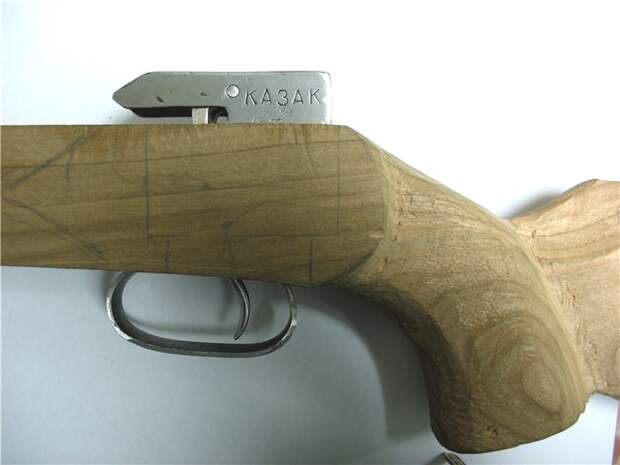

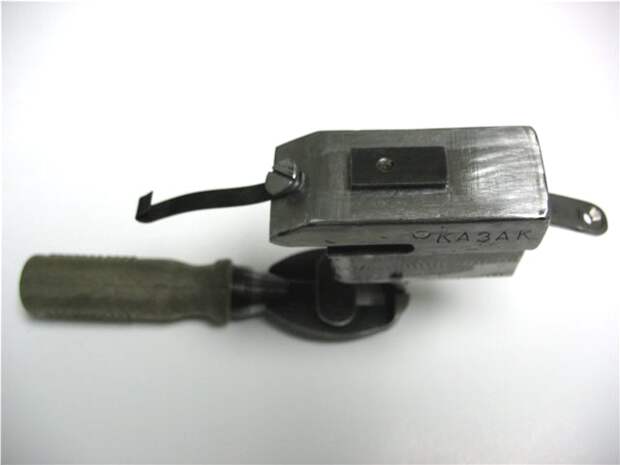

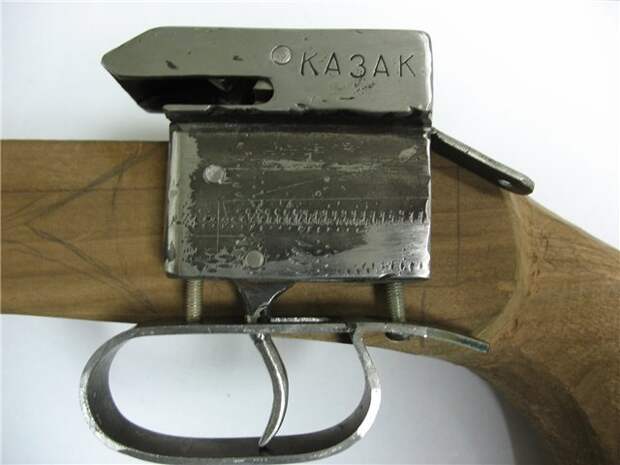

Вставляем замок

Чтоб прикрепить целик изготавливаем ласточкин хвост. И припаиваем. Я это сделал ПСРом, но можно и ПОСом. Всё зависит каким способом будем воронить (какая температура будет).

В арке просверливаем на краях два отверстия для крепления хомутов.

Многие спрашивают можно ли просверлить рессору. Отвечаю - свободно. Победитовым сверлом подправленным на алмазном круге.

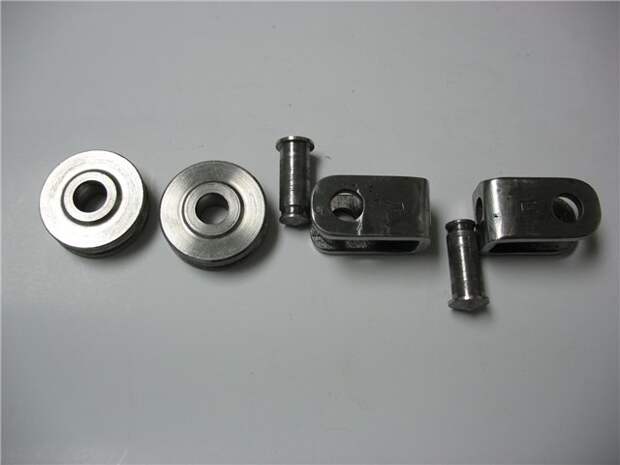

Вытачиваем ролики

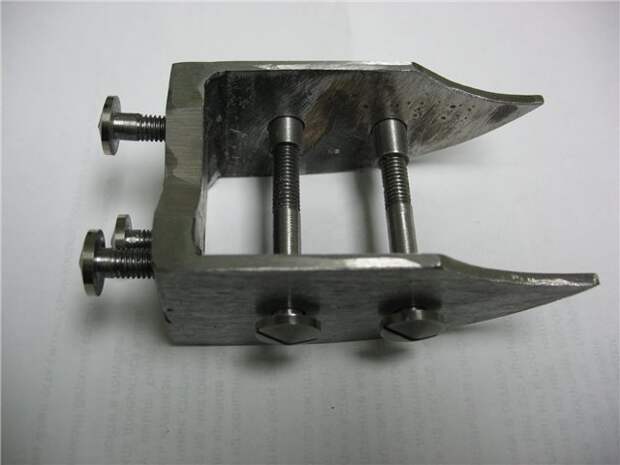

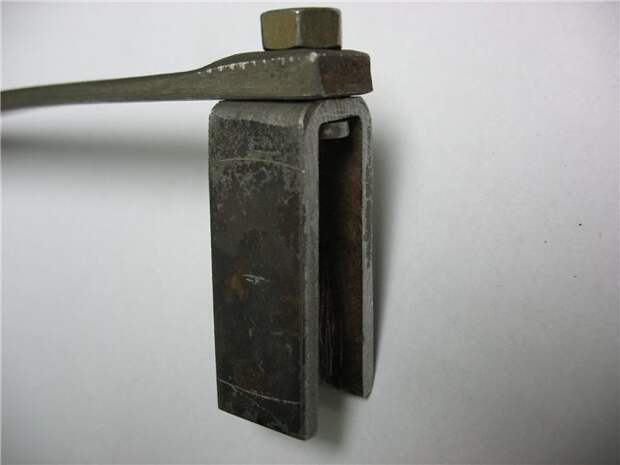

Подгоняем хомуты в нужный размер. Приступаем к изготовлению хомута крепления арки.

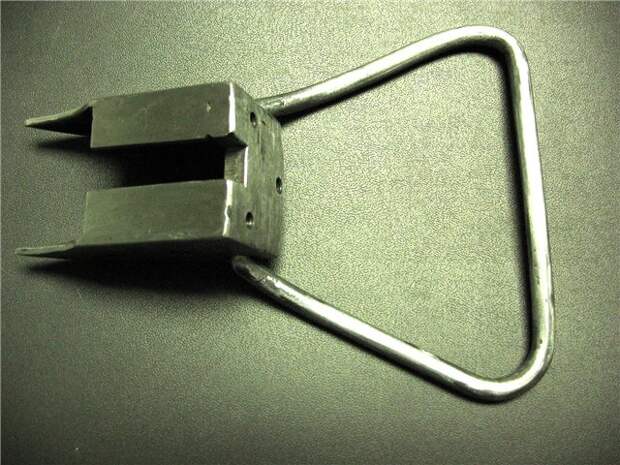

Изготовление стремени

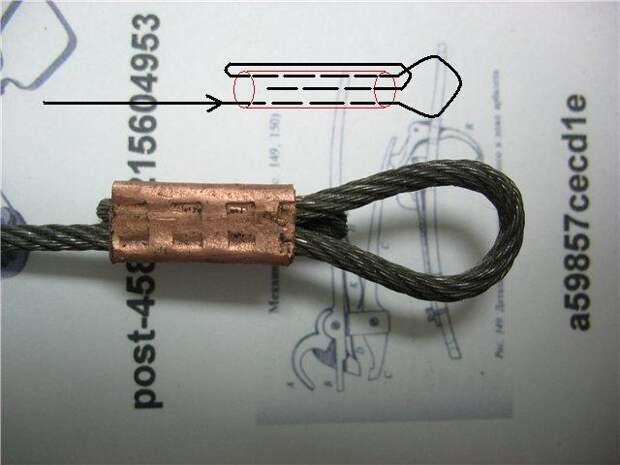

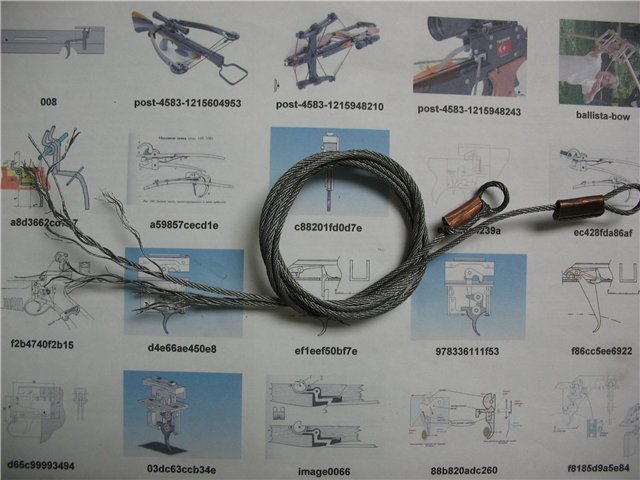

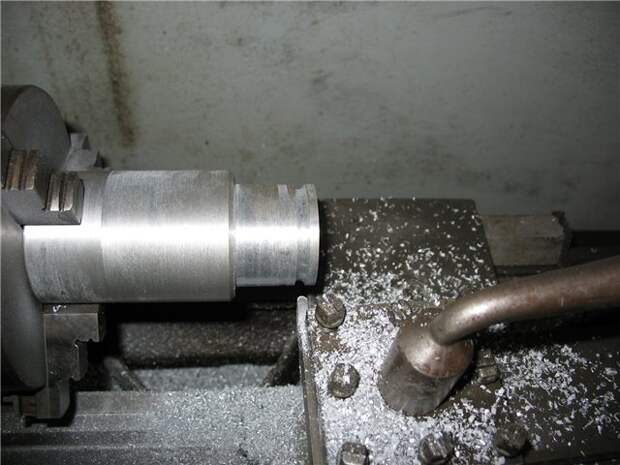

Вот так я заделываю концы тетивы. Не бить, а обжимать патроном токарного станка.

В стадии изготовления.

Готовый вид

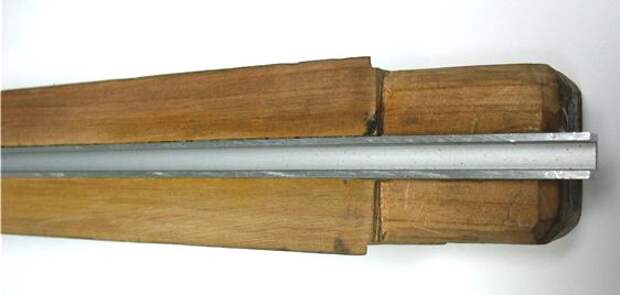

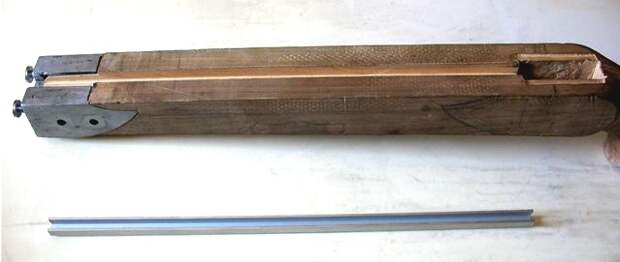

Берём палку и делаем канал для направляющей

Приклеиваем планочку

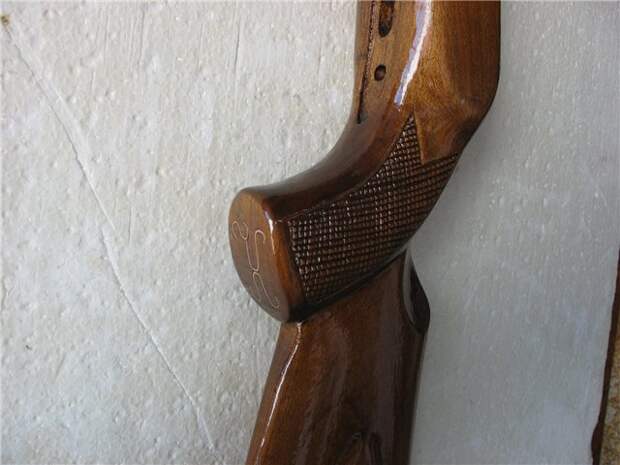

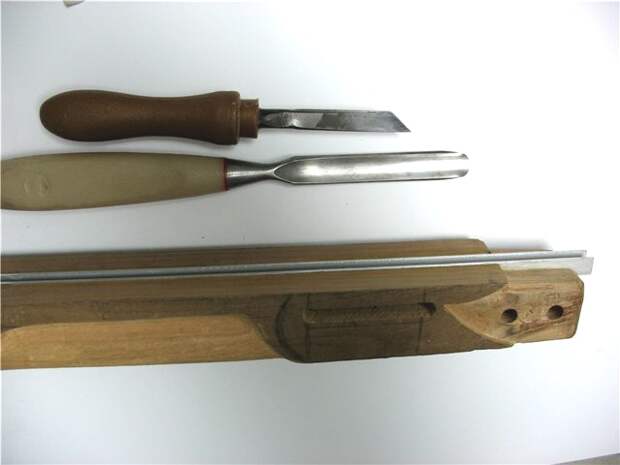

Сейчас берёмся за приклад, но осторожно с инструментами

Убираем лишнее. Палка взятая мною это дикая черешня. Подойдёт берёза,орех и др.

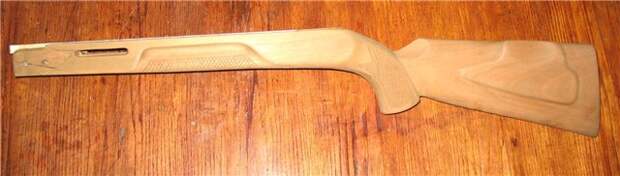

Шлифуем

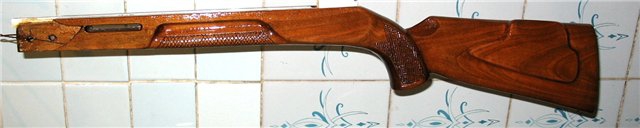

Лакируем. Но тут кто какому лаку даёт предпочтение.

Излишества. Но, по моему, радует глаз.

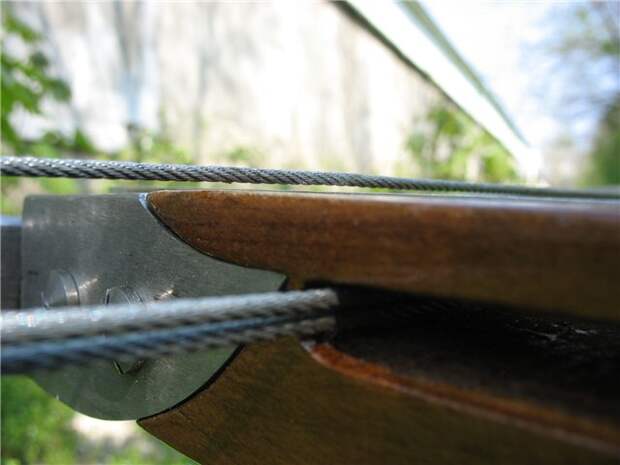

Важно чтоб зазор между тетивой и ложем был 2 мм. Расчёт простой - середина диаметра болта.

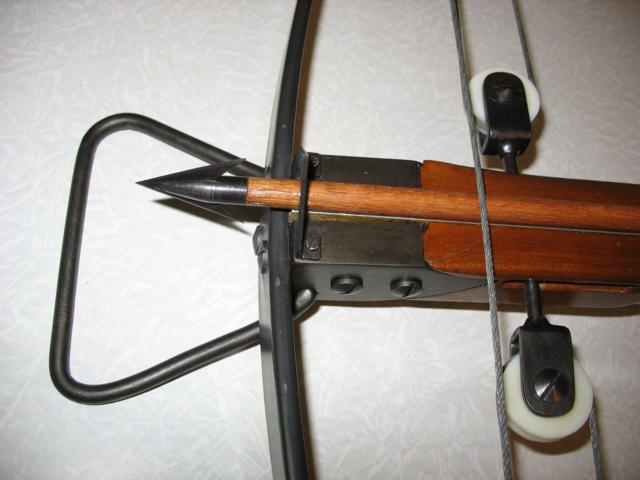

Все собираем

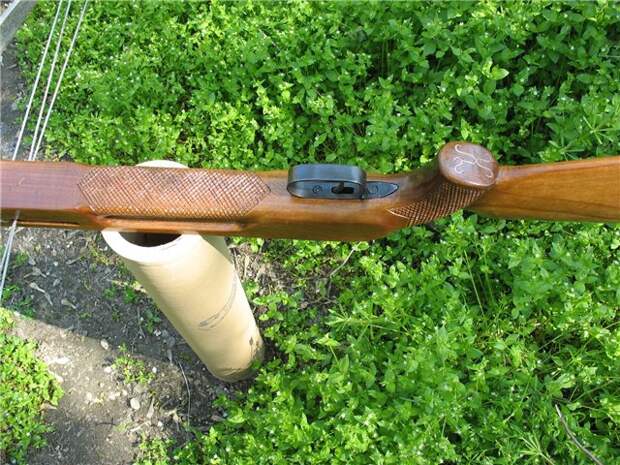

Вид снизу

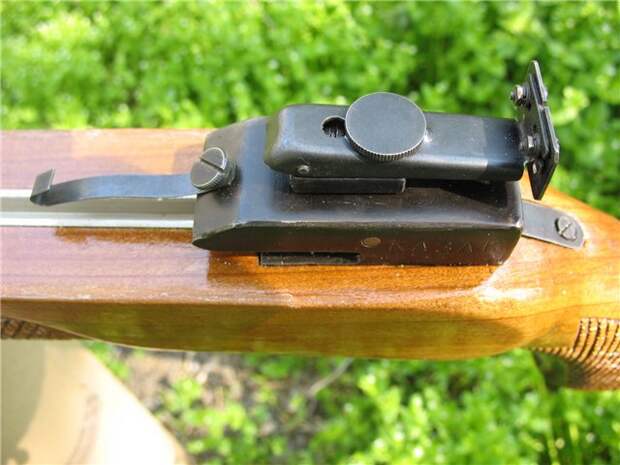

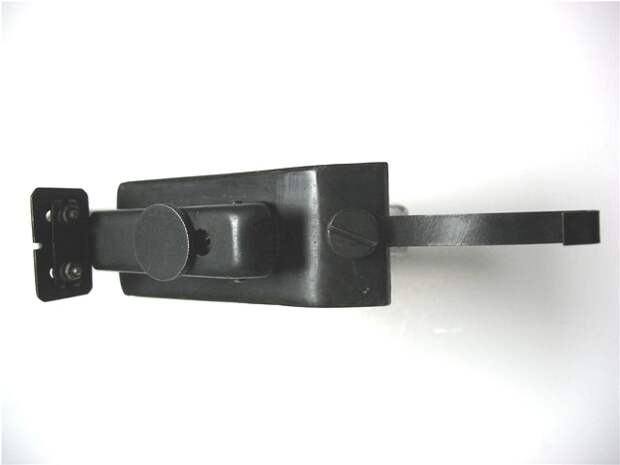

Целик

А на арку натянул термоусадочную плёнку. И вид придаёт и защищает в случае поломки арки от осколков.

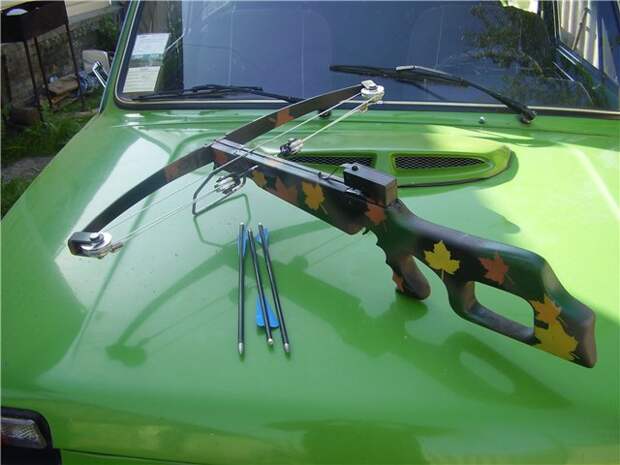

Готовый вид

После 40-50 выстрелов лопнула тетива.

Я решил добавить ещё 2 ролика.

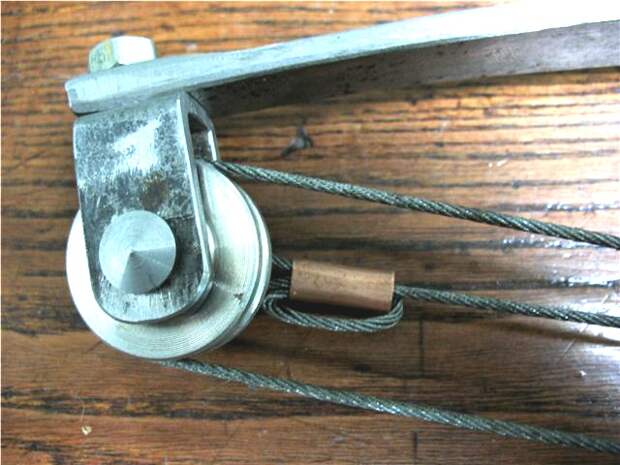

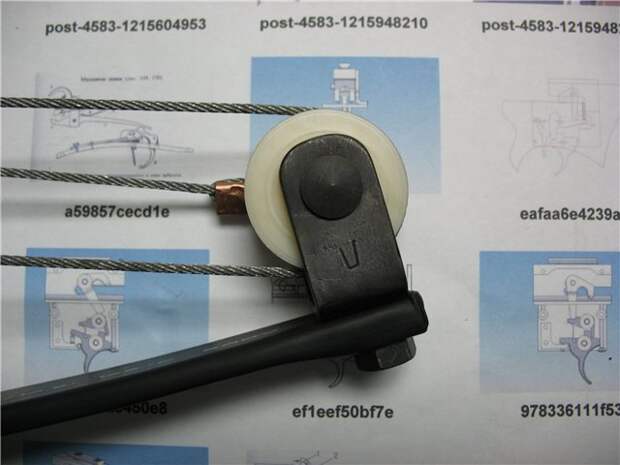

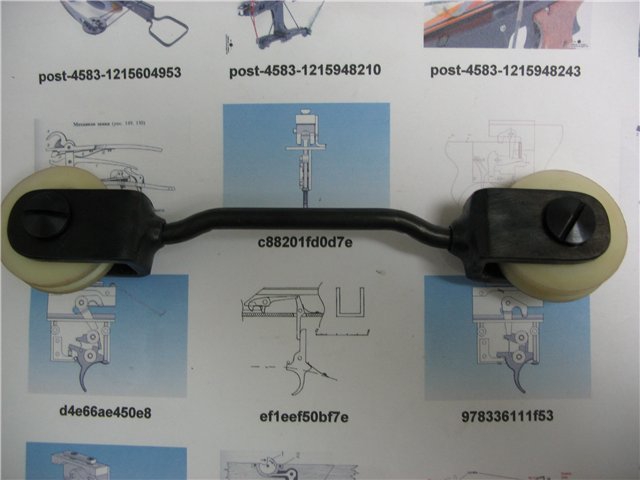

Для облегчения конструкции ролики были заменены на капрооновые. При расстоянии 30 см. от тетивы до зацепа и усилии 85 кг. с добавлением роликов усилие на арку уменьшается, а скорость стрелы увеличивается.

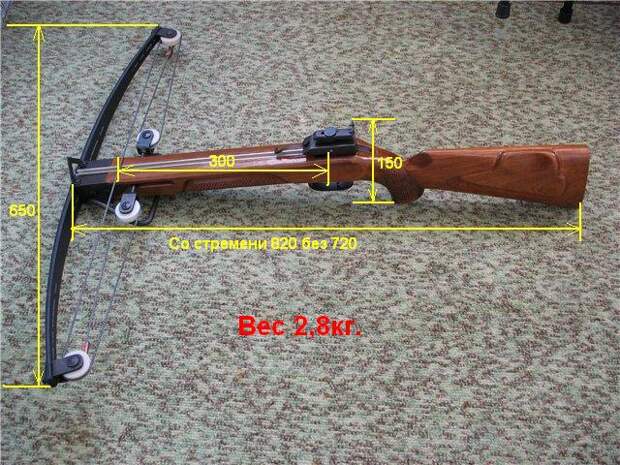

ТТХ

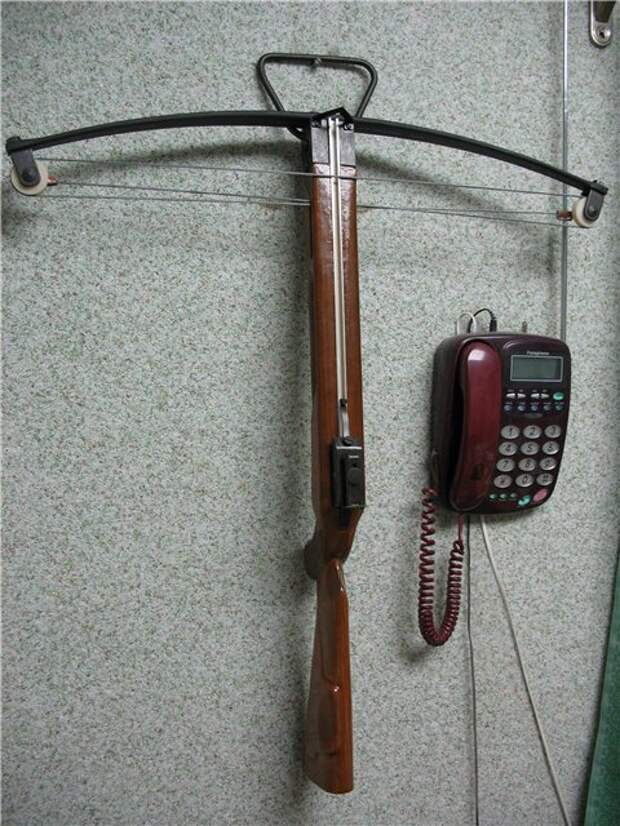

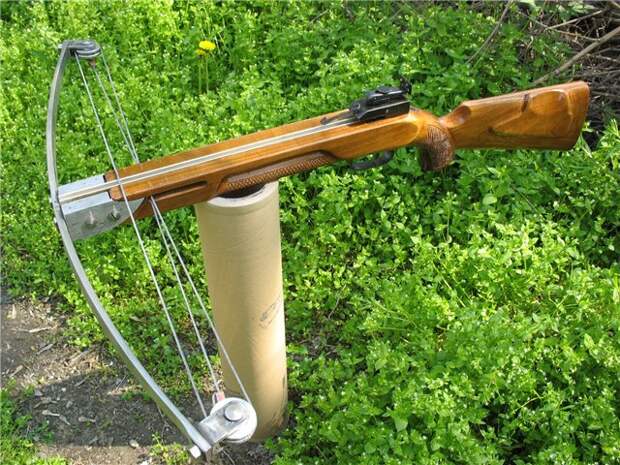

Ну и во всей красе

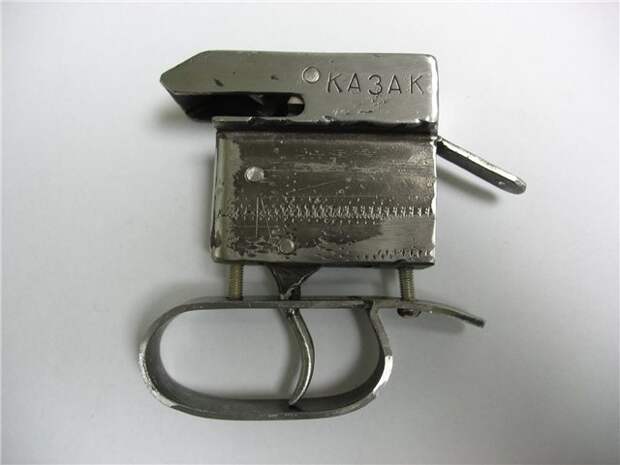

Работа замка.
